CXA 引線 IGBT用突波緩沖吸收電容器

http://www.zhoudafuzhubao.cn/uploadfiles/211.149.255.8/webid378/source/202105/162242993975.png

電話：0519-85760576

立即咨詢

產品詳情

IGBT用突波緩沖吸收電容器(引線）

查看PDF：CXA 引線 IGBT用突波緩沖吸收電容器.pdf

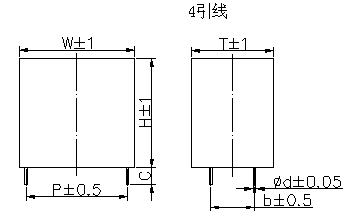

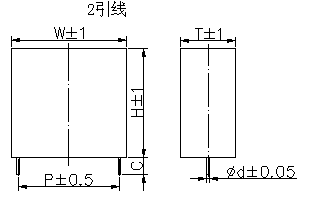

● 外形圖Outline Drawing

圖片1.png 圖片2.png

應用

適用于各種規格的IGBT緩沖吸收保護。

產品描述

引用標準GB/T 17702 idt IEC 61071,

GB/T 2693 idt IEC 60384-1；

雙面金屬化極板，聚丙烯介質無感式卷繞；

具有低的ESR和高的dv/dt特性；

可承受很大的峰-峰值電流Ipp和高頻有效值電流Irms；

可提供滿足各類IGBT系列化產品。

工藝特點

采用雙面金屬化膜做電極，以提高dv/dt特性；

可提供內置快恢復管的模塊化器件。

● 性能指標 Specifications

引用標準 Reference Standard	IEC 61071
氣候類別 Climatic Category	40/85/56
工作溫度范圍（外殼） Operating Temperature Range (case)	-40～85℃
額定工作電壓U_nRated Voltage U_n	630Vdc~3000Vdc
電容量范圍 Capacitance Range	0.47μF～9μF
電容量偏差 ΔC/C Capacitance Tolerance ΔC/C	J：±5% K：±10% M:±20%
端子間電壓 U_TT Voltage Proof Between Terminals U_TT	1.5U_n ( 60s )
損耗角正切 Dissipation Factor	≤0.0005(1kHz，20℃）
絕緣電阻 Insulation Resistance	≥100000MΩ， C_N≤0.33μF	(20℃，100Vdc，1min)
	≥30000S，C_N＞0.33μF

產品編碼說明 Part number system

● 16位產品代碼如下：

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
C	X	A

第1～3位 Digit 1 to 3 型號代碼 Series code

CXA

第4～6位 Digit 4 to 6 額定電壓 Rated voltage

舉例：163=101×63V=630V

第7位 Digit 7 交流/直流電壓 AC/DC

A=AC D=DC

第8～10位 Digit 8 to 10 標稱容量 Rated capacitance value

舉例：310=103×10pF=0.01μF

第11位 Digit 11 容量偏差 Capacitance tolerance

H=3%,J=±5%,K=±10%，M=±20%

第12位 Digit 12 主要特征碼 Main code

0: 2引線tow pins

1: 4引線four pins

第13～16位 Digit 13 to 16 內部識別碼 Internal use

● 內部識別碼Internal use

第13位 Digit 13		第14位 Digit 14		第15位 Digit 15		第16位 Digit 16
代碼 Code	說明 Explanation	代碼 Code	說明 Explanation	代碼 Code	說明 Explanation	代碼 Code	說明 Explanation
D	P=32.5mm	0	無None	0	標準引線長度5.5mm Standard lead length 5.5mm	0	引線長度偏差±1.0mm Length tolerance±1.0mm
F	P=37.5mm	A	b=5.1mm
M	P=52.5mm	B	b=10.2mm
		C	b=12.7mm
		D	b=20.3mm

技術參數Technical data （mm)

630Vdc/700Vdc(420Vac)
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz @70℃(A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz @70℃(A)	LS (nH)	Part number
0.68	37	25	15	32.5	/	1.2	900	612	6.0	11	23	CXA170D4680D0*
0.68	37	25	15	32.5	5.1	1.0	900	612	5.0	13	23	CXA170D4681DA*
1.0	37	30	16	32.5	/	1.2	900	900	6.0	12	23	CXA170D5100D0*
1.0	37	30	16	32.5	5.1	1.0	900	900	5.0	14	23	CXA170D5101DA*
1.2	37	30	16	32.5	/	1.2	900	1080	5.5	14	23	CXA170D5120D0*
1.2	37	30	16	32.5	5.1	1.0	900	1080	4.5	16	23	CXA170D5121DA*
1.5	37	34	20	32.5	/	1.2	900	1350	5.5	14	23	CXA170D5150D0*
1.5	37	34	20	32.5	10.2	1.0	900	1350	4.5	17	23	CXA170D5151DB*
1.8	37	34	20	32.5	/	1.2	900	1620	5.5	14	23	CXA170D5180D0*
1.8	37	34	20	32.5	10.2	1.0	900	1620	4.5	18	23	CXA170D5181DB*
2.0	42	40	20	37.5	/	1.2	600	1200	5.0	14	29	CXA170D5200F0*
2.0	42	40	20	37.5	10.2	1.2	600	1200	4.0	18	29	CXA170D5201FB*
2.2	42	40	20	37.5	/	1.2	600	1320	5.0	14	29	CXA170D5220F0*
2.2	42	40	20	37.5	10.2	1.2	600	1320	4.0	18.5	29	CXA170D5221FB*
2.5	42	40	20	37.5	/	1.2	600	1500	5.0	14	29	CXA170D5250F0*
2.5	42	40	20	37.5	10.2	1.2	600	1500	4.0	19	29	CXA170D5251FB*
3.0	42	44	24	37.5	/	1.2	600	1800	5.0	14	29	CXA170D5300F0*
3.0	42	44	24	37.5	12.7	1.2	600	1800	4.0	20	29	CXA170D5301FC*
3.3	42	44	24	37.5	/	1.2	600	1980	4.5	14	29	CXA170D5330F0*
3.3	42	44	24	37.5	12.7	1.2	600	1980	3.5	20	29	CXA170D5331FC*
4.0	42	44	24	37.5	/	1.2	600	2400	4.5	14	29	CXA170D5400F0*
4.0	42	44	24	37.5	12.7	1.2	600	2400	3.5	21	29	CXA170D5401FC*
4.7	42	45	30	37.5	20.3	1.2	600	2820	3.5	23	29	CXA170D5471FD*
5.0	42	45	30	37.5	20.3	1.2	600	3000	3.0	23.5	29	CXA170D5501FD*
6.0	42	43	42	37.5	20.3	1.2	600	3600	3.0	25	29	CXA170D5601FD*
6.5	42	43	42	37.5	20.3	1.2	600	3900	3.0	26	29	CXA170D5651FD*
6.5	57	45	30	52.5	20.3	1.2	360	2340	2.5	24	33	CXA170D5651MD*
7.0	57	45	30	52.5	20.3	1.2	360	2520	2.5	25	33	CXA170D5701MD*
8.0	57	50	35	52.5	20.3	1.2	360	2880	2.5	27	33	CXA170D5801MD*
9.0	57	50	35	52.5	20.3	1.2	360	3240	2.5	28	33	CXA170D5901MD*

850Vdc(420Vac)
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
0.47	37	25	15	32.5	/	1.2	1200	564	6.0	13	23	CXA190D4470D0*
0.47	37	25	15	32.5	5.1	1.0	1200	564	5.0	15	23	CXA190D4471DA*
0.68	37	30	16	32.5	/	1.2	1200	816	6.0	14	23	CXA190D4680D0*
0.68	37	30	16	32.5	5.1	1.0	1200	816	5.0	16	23	CXA190D4681DA*
1.0	37	34	20	32.5	/	1.2	1200	1200	6.0	14	23	CXA190D5100D0*
1.0	37	34	20	32.5	10.2	1.0	1200	1200	5.0	17	23	CXA190D5101DB*
1.2	37	34	20	32.5	/	1.2	1200	1440	6.0	14	23	CXA190D5120D0*
1.2	37	34	20	32.5	10.2	1.0	1200	1440	5.0	17.5	23	CXA190D5121DB*
1.5	37	34	20	32.5	/	1.2	1200	1800	6.0	14	23	CXA190D5150D0*
1.5	37	34	20	32.5	10.2	1.0	1200	1800	5.0	18	23	CXA190D5151DB*
1.5	42	40	20	37.5	/	1.2	750	1125	5.5	14	29	CXA190D5150F0*
1.5	42	40	20	37.5	10.2	1.2	750	1125	4.5	18.5	29	CXA190D5151FB*
2.0	42	40	20	37.5	/	1.2	750	1500	5.5	14	29	CXA190D5200F0*
2.0	42	40	20	37.5	10.2	1.2	750	1500	4.5	19	29	CXA190D5201FB*
2.2	42	40	20	37.5	/	1.2	750	1650	5.5	14	29	CXA190D5220F0*
2.2	42	40	20	37.5	10.2	1.2	750	1650	4.5	19.5	29	CXA190D5221FB*
2.5	42	44	24	37.5	/	1.2	750	1875	5.5	14	29	CXA190D5250F0*
2.5	42	44	24	37.5	12.7	1.2	750	1875	4.5	20	29	CXA190D5251FC*
3.0	42	44	24	37.5	/	1.2	750	2250	5.5	14	29	CXA190D5300F0*
3.0	42	44	24	37.5	12.7	1.2	750	2250	4.5	21	29	CXA190D5301FC*
3.3	42	45	30	37.5	20.3	1.2	750	2475	4.5	21.5	29	CXA190D5331FD*
4.0	42	43	42	37.5	20.3	1.2	750	3000	4.5	22	29	CXA190D5401FD*
4.0	57	45	30	52.5	20.3	1.2	450	1800	4.0	23	33	CXA190D5401MD*
4.7	57	45	30	52.5	20.3	1.2	450	2115	4.0	24.5	33	CXA190D5471MD*
5.0	57	45	30	52.5	20.3	1.2	450	2250	4.0	25	33	CXA190D5501MD*
6.0	57	50	35	52.5	20.3	1.2	450	2700	4.0	26	33	CXA190D5601MD*
6.5	57	50	35	52.5	20.3	1.2	450	2925	4.0	27	33	CXA190D5651MD*


1000Vdc（500Vac）
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
0.47	37	25	15	32.5	/	1.2	1300	611	6.0	12	23	CXA210D4470D0*
0.47	37	25	15	32.5	5.1	1.0	1300	611	5.0	14	23	CXA210D4471DA*
0.68	37	30	16	32.5	/	1.2	1300	884	6.0	13	23	CXA210D4680D0*
0.68	37	30	16	32.5	5.1	1.0	1300	884	5.0	15	23	CXA210D4681DA*
0.82	37	30	16	32.5	/	1.2	1300	1066	6.0	14	23	CXA210D4820D0*
0.82	37	30	16	32.5	5.1	1.0	1300	1066	5.0	16	23	CXA210D4821DA*
1.0	37	34	20	32.5	/	1.2	1300	1300	5.5	14	23	CXA210D5100D0*
1.0	37	34	20	32.5	10.2	1.0	1300	1300	4.5	17	23	CXA210D5101DB*
1.2	37	34	20	32.5	/	1.2	1300	1560	5.5	14	23	CXA210D5120D0*
1.2	37	34	20	32.5	10.2	1.0	1300	1560	4.5	17	23	CXA210D5121DB*
1.2	42	40	20	37.5	/	1.2	850	1020	5.5	14	29	CXA210D5120F0*
1.2	42	40	20	37.5	10.2	1.2	850	1020	4.5	16	29	CXA210D5121FB*
1.5	42	40	20	37.5	/	1.2	850	1275	5.5	14	29	CXA210D5150F0*
1.5	42	40	20	37.5	10.2	1.2	850	1275	4.5	16	29	CXA210D5151FB*
2.0	42	44	24	37.5	/	1.2	850	1700	5.5	14	29	CXA210D5200F0*
2.0	42	44	24	37.5	12.7	1.2	850	1700	4.5	17	29	CXA210D5201FC*
2.2	42	44	24	37.5	/	1.2	850	1870	5.0	14	29	CXA210D5220F0*
2.2	42	44	24	37.5	12.7	1.2	850	1870	4.0	20	29	CXA210D5221FC*
2.5	42	45	30	37.5	20.3	1.2	850	2125	4.0	21	29	CXA210D5251FD*
3.0	42	45	30	37.5	20.3	1.2	850	2550	4.0	21.5	29	CXA210D5301FD*
3.3	42	43	42	37.5	20.3	1.2	850	2805	4.0	22	29	CXA210D5331FD*
3.3	57	45	30	52.5	20.3	1.2	500	1650	4.0	20	33	CXA210D5331MD*
4.0	57	45	30	52.5	20.3	1.2	500	2000	4.0	21	33	CXA210D5401MD*
4.7	57	50	35	52.5	20.3	1.2	500	2350	4.0	22	33	CXA210D5471MD*
5.0	57	50	35	52.5	20.3	1.2	500	2500	4.0	23	33	CXA210D5501MD*


1200Vdc（600Vac）
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
0.33	37	25	15	32.5	/	1.2	1500	495	6.5	11.5	23	CXA212D4330D0*
0.33	37	25	15	32.5	5.1	1.0	1500	495	5.5	13.5	23	CXA212D4331DA*
0.47	37	30	16	32.5	/	1.2	1500	705	6.5	12	23	CXA212D4470D0*
0.47	37	30	16	32.5	5.1	1.0	1500	705	5.5	14	23	CXA212D4471DA*
0.68	37	34	20	32.5	/	1.2	1500	1020	6.5	13	23	CXA212D4680D0*
0.68	37	34	20	32.5	10.2	1.0	1500	1020	5.5	15	23	CXA212D4681DB*
0.75	37	34	20	32.5	/	1.2	1500	1125	6.5	14	23	CXA212D4750D0*
0.75	37	34	20	32.5	10.2	1.0	1500	1125	5.5	16	23	CXA212D4751DB*
0.82	42	40	20	37.5	/	1.2	950	779	6.0	14	29	CXA212D4820F0*
0.82	42	40	20	37.5	10.2	1.2	950	779	5.0	16	29	CXA212D4821FB*
1.0	42	40	20	37.5	/	1.2	950	950	6.0	14	29	CXA212D5100F0*
1.0	42	40	20	37.5	10.2	1.2	950	950	5.0	17	29	CXA212D5101FB*
1.2	42	44	24	37.5	/	1.2	950	1140	5.5	14	29	CXA212D5120F0*
1.2	42	44	24	37.5	12.7	1.2	950	1140	4.5	17	29	CXA212D5121FC*
1.5	42	44	24	37.5	/	1.2	950	1425	5.5	14	29	CXA212D5150F0*
1.5	42	44	24	37.5	12.7	1.2	950	1425	4.5	17.5	29	CXA212D5151FC*
2.0	42	45	30	37.5	20.3	1.2	950	1900	4.5	18	29	CXA212D5201FD*
2.2	42	43	42	37.5	20.3	1.2	950	2090	4.5	19	29	CXA212D5221FD*
2.5	42	43	42	37.5	20.3	1.2	950	2375	4.5	20	29	CXA212D5251FD*
2.2	57	45	30	52.5	20.3	1.2	600	1320	4.0	18	33	CXA212D5221MD*
2.5	57	45	30	52.5	20.3	1.2	600	1500	4.0	19	33	CXA212D5251MD*
3.0	57	45	30	52.5	20.3	1.2	600	1800	4.0	20	33	CXA212D5301MD*
3.3	57	50	35	52.5	20.3	1.2	600	1980	4.0	21	33	CXA212D5331MD*
4.0	57	50	35	52.5	20.3	1.2	600	2400	4.0	22	33	CXA212D5401MD*

1600Vdc（650Vac）
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
0.22	37	25	15	32.5	/	1.2	1900	418	7.5	11	23	CXA216D4220D0*
0.22	37	25	15	32.5	5.1	1.0	1900	418	6.5	13	23	CXA216D4221DA*
0.33	37	30	16	32.5	/	1.2	1900	627	7.5	11.5	23	CXA216D4330D0*
0.33	37	30	16	32.5	5.1	1.0	1900	627	6.5	13.5	23	CXA216D4331DA*
0.39	37	34	20	32.5	/	1.2	1900	741	7.0	12	23	CXA216D4390D0*
0.39	37	34	20	32.5	5.1	1.0	1900	741	6.0	14	23	CXA216D4391DA*
0.47	37	34	20	32.5	/	1.2	1900	893	7.0	13	23	CXA216D4470D0*
0.47	37	34	20	32.5	10.2	1.0	1900	893	6.0	15	23	CXA216D4471DB*
0.68	42	40	20	37.5	/	1.2	1250	850	4.0	14	29	CXA216D4680F0*
0.68	42	40	20	37.5	10.2	1.2	1250	850	4.0	16	29	CXA216D4681FB*
0.82	42	44	24	37.5	/	1.2	1250	1025	4.0	14	29	CXA216D4680F0*
0.82	42	44	24	37.5	12.7	1.2	1250	1025	4.0	17	29	CXA216D4681FC*
1.0	42	45	30	37.5	20.3	1.2	1250	1250	4.0	17.5	29	CXA216D5101FD*
1.2	42	45	30	37.5	20.3	1.2	1250	1500	4.0	18	29	CXA216D5121FD*
1.5	42	43	42	37.5	20.3	1.2	1250	1875	4.0	19	29	CXA216D5151FD*
1.5	57	45	30	52.5	20.3	1.2	750	1125	4.0	20	33	CXA216D5151MD*
2.0	57	50	35	52.5	20.3	1.2	750	1500	4.0	22	33	CXA216D5201MD*

1700Vdc（675Vac）
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
0.15	37	25	15	32.5	/	1.2	2000	300	8.5	10	23	CXA216D4150D0*
0.15	37	25	15	32.5	5.1	1.0	2000	300	7.5	12	23	CXA216D4151DA*
0.22	37	30	16	32.5	/	1.2	2000	440	7.5	11	23	CXA216D4220D0*
0.22	37	30	16	32.5	5.1	1.0	2000	440	6.5	13	23	CXA216D4221DA*
0.33	37	34	20	32.5	/	1.2	2000	660	7.0	11.5	23	CXA216D4330D0*
0.33	37	34	20	32.5	10.2	1.0	2000	660	6.0	13.5	23	CXA216D4331DB*
0.39	37	34	20	32.5	/	1.2	2000	780	7.0	12	23	CXA216D4390D0*
0.39	37	34	20	32.5	10.2	1.0	2000	780	6.0	14	23	CXA216D4391DB*
0.47	42	36	24	37.5	/	1.2	1260	592	6.0	12	29	CXA216D4470F0*
0.47	42	36	24	37.5	12.7	1.2	1260	592	5.0	14	29	CXA216D4471FC*
0.56	42	36	24	37.5	/	1.2	1260	706	6.0	13	29	CXA216D4560F0*
0.56	42	36	24	37.5	12.7	1.2	1260	706	5.0	15	29	CXA216D4561FC*
0.68	42	44	24	37.5	/	1.2	1260	857	6.0	14	29	CXA216D4680F0*
0.68	42	44	24	37.5	12.7	1.2	1260	857	6.0	16	29	CXA216D4681FC*
0.82	42	44	24	37.5	/	1.2	1260	1033	5.5	14	29	CXA216D4820F0*
0.82	42	44	24	37.5	12.7	1.2	1260	1033	4.5	17	29	CXA216D4821FC*
1.0	42	45	30	37.5	20.3	1.2	1260	1260	4.5	18	29	CXA216D5101FD*
1.2	42	43	42	37.5	20.3	1.2	1260	1512	4.5	19	29	CXA216D5121FD*
1.0	57	45	25	52.5	20.3	1.2	780	780	4.0	16	33	CXA216D5101MD*
1.2	57	43.5	29.5	52.5	20.3	1.2	780	936	4.0	17	33	CXA216D5121MD*
1.5	57	50	35	52.5	20.3	1.2	780	1170	4.0	20	33	CXA216D5151MD*
2.0	57	50	35	52.5	20.3	1.2	780	1560	4.0	22	33	CXA216D5201MD*

2000Vdc（700Vac）
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
0.1	37	25	15	32.5	/	1.2	2241	224	9.5	10	23	CXA220D4100D0*
0.1	37	25	15	32.5	5.1	1.0	2241	224	8.5	12	23	CXA220D4101DA*
0.15	37	25	15	32.5	/	1.2	2241	336	9.5	11	23	CXA220D4150D0*
0.15	37	25	15	32.5	5.1	1.0	2241	336	8.5	13	23	CXA220D4151DA*
0.22	37	30	16	32.5	/	1.2	2241	493	7.5	11.5	23	CXA220D4220D0*
0.22	37	30	16	32.5	5.1	1.0	2241	493	6.5	13.5	23	CXA220D4221DA*
0.33	37	34	20	32.5	/	1.2	2241	740	7.5	12	23	CXA220D4330D0*
0.33	37	34	20	32.5	10.2	1.0	2241	740	6.5	14	23	CXA220D4331DB*
0.47	42	40	20	37.5	/	1.2	1300	611	6.0	13	29	CXA220D4470F0*
0.47	42	40	20	37.5	10.2	1.2	1300	611	5.0	15	29	CXA220D4471FB*
0.56	42	44	24	37.5	/	1.2	1300	728	6.0	14	29	CXA220D4560F0*
0.56	42	44	24	37.5	12.7	1.2	1300	728	5.0	16	29	CXA220D4561FC*
0.68	42	44	24	37.5	/	1.2	1300	884	5.5	14	29	CXA220D4680F0*
0.68	42	44	24	37.5	12.7	1.2	1300	884	4.5	16.5	29	CXA220D4681FC*
0.82	42	45	30	37.5	20.3	1.2	1300	1066	4.5	17	29	CXA220D4821FD*
1.0	42	43	42	37.5	20.3	1.2	1300	1300	4.5	19	29	CXA220D5101FD*
1.0	57	45	30	52.5	20.3	1.2	850	850	4.5	20	33	CXA220D5101MD*
1.2	57	45	30	52.5	20.3	1.2	850	1020	4.5	21	33	CXA220D5121MD*
1.5	57	50	35	52.5	20.3	1.2	850	1275	4.5	22	33	CXA220D5151MD*

2500Vdc（725Vac）
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
0.068	37	25	15	32.5	/	1.2	3230	220	10.0	10	23	CXA225D3680D0*
0.068	37	25	15	32.5	5.1	1.0	3230	220	9.0	12	23	CXA225D3681DA*
0.10	37	30	16	32.5	/	1.2	3230	323	10.0	11	23	CXA225D4100D0*
0.10	37	30	16	32.5	5.1	1.0	3230	323	9.0	13	23	CXA225D4101DA*
0.15	37	34	20	32.5	/	1.2	3230	485	9.5	12	23	CXA225D4150D0*
0.15	37	34	20	32.5	10.2	1.0	3230	485	8.5	14	23	CXA225D4151DB*
0.18	37	34	20	32.5	/	1.2	3230	581	9.0	13	23	CXA225D4180D0*
0.18	37	34	20	32.5	10.2	1.0	3230	581	8.0	15	23	CXA225D4181DB*
0.22	42	40	20	37.5	/	1.2	2100	462	5.5	13	29	CXA225D4220F0*
0.22	42	40	20	37.5	10.2	1.2	2100	462	4.5	15	29	CXA225D4221FB*
0.33	42	44	24	37.5	/	1.2	2100	693	5.5	13	29	CXA225D4330F0*
0.33	42	44	24	37.5	12.7	1.2	2100	693	4.5	15.2	29	CXA225D4331FC*
0.47	42	45	30	37.5	20.3	1.2	2100	987	4.0	16	29	CXA225D4471FD*
0.68	42	43	42	37.5	20.3	1.2	2100	1428	4.0	16.5	29	CXA225D4681FD*
0.68	57	45	30	52.5	20.3	1.2	1200	816	4.0	17	33	CXA225D4681MD*
1.0	57	50	35	52.5	20.3	1.2	1200	1200	4.0	17.5	33	CXA225D5101MD*

3000Vdc（750Vac）
C_N μF	W±1.0	H±1.0	T±1.0	中l心距		d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
C_N μF	W±1.0	H±1.0	T±1.0	P ±0.5	b ±0.5	d ±0.05	dv/dt V/μs	I (A)	ESR @100kHz （mΩ）	Imax 100kHz@70℃ (A)	LS (nH)	Part number
0.047	37	25	15	32.5	/	1.2	3361	158	10.5	9	23	CXA230D3470D0*
0.047	37	25	15	32.5	5.1	1.0	3361	158	9.5	11	23	CXA230D3471DA*
0.068	37	30	16	32.5	/	1.2	3361	229	10.0	10	23	CXA230D3680D0*
0.068	37	30	16	32.5	5.1	1.0	3361	229	9.0	12	23	CXA230D3681DA*
0.1	37	34	20	32.5	/	1.2	3361	336	9.5	11	23	CXA230D4100D0*
0.1	37	34	20	32.5	10.2	1.0	3361	336	8.5	13	23	CXA230D4101DB*
0.15	37	34	20	32.5	/	1.2	3361	504	9.0	11.5	23	CXA230D4150D0*
0.15	37	34	20	32.5	10.2	1.0	3361	504	8.0	13.5	23	CXA230D4151DB*
0.22	42	40	20	37.5	/	1.2	2050	451	7.0	12	29	CXA230D4220F0*
0.22	42	40	20	37.5	10.2	1.2	2050	451	6.0	14	29	CXA230D4221FB*
0.33	42	45	30	37.5	20.3	1.2	2050	677	5.5	14.5	29	CXA230D4331FD*
0.47	42	43	42	37.5	20.3	1.2	2050	964	5.0	16	29	CXA230D4471FD*
0.47	57	45	30	52.5	20.3	1.2	1200	564	5.0	16.5	33	CXA230D4471MD*
0.68	57	50	35	52.5	20.3	1.2	1200	816	5.0	17	33	CXA230D4681MD*
0.82	57	50	35	52.5	20.3	1.2	1200	984	4.5	18	33	CXA230D4821MD*

備注：可根據客戶需求，提供定制產品。

立即咨詢

一级韩国aa毛片免费观看,男人天堂www,三级视频又黄又粗又色,五月天福利网导航,京东热加勒比中文字幕,AVkk98

50年專注薄膜電容器的創新發展，

為新能源汽車、電力電子設備提供定制化、高品質解決方案。

服務熱線：

首頁

關于我們

新聞中心

產品展示

聯系我們

產品訂制

技術支持

工程研究中心

電力電子

新能源汽車用DC-Link電容器

CXA引線

超高壓金屬化膜電容器

G.T.O用緩沖保護/箝位電容器

金屬化膜直流濾波電容器

金屬化膜諧振電容器

金屬化膜交流濾波電容器

IGBT 用突波緩沖吸收軸向電容器

金屬化膜儲能電容器

PCB

消費電子

CBB21Ⅱ金屬化聚丙烯膜電容器

CBB81高壓金屬化聚丙烯膜/箔式電容器

CL21金屬化聚酯膜電容器

CL21X小型金屬化聚酯膜電容器

盒式金屬化聚酯膜電容器

CIS抑制電磁干擾與電源網絡連接用電容器

點火器專用金屬化膜電容器

電子電度表用交流降壓金屬化聚丙烯膜電容器

CBB20軸向型金屬化聚丙烯膜電容器

CL20軸向型金屬化聚酯膜電容器

高壓雙面金屬化聚丙烯膜電容器

技術創新

公司資質

人才引進

聯系我們

頁面導航

首頁

關于我們

新聞中心

產品展示

聯系我們

產品訂制

技術支持

聯系我們

為新能源汽車、電力電子設備提供定制化、高品質解決方案。
